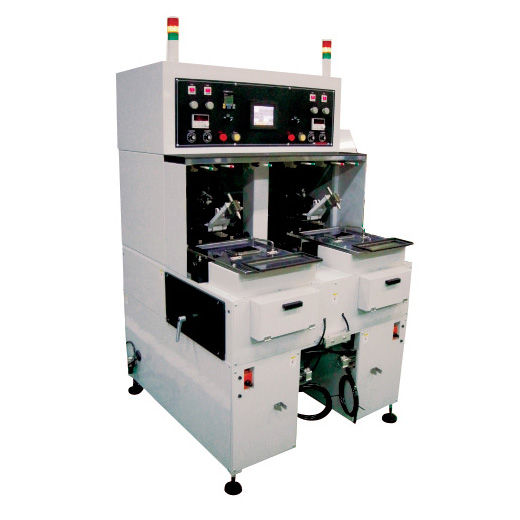

球面加工機

大径高速スムージング&ポリシング盤

KOH-210-S(P)2

PDFダウンロード

特長

  • オスカー楕円運動
  • カンザシピンにストッパーを装備必要以上の下降を防止。
  • 三角アームの自重を軽量化
  • 2軸/1軸1駆動
  • 斜軸オスカー方式を採用金属も研磨可能。
  • ビビり防止するためカンザシピンは独自の面当たりサイドロック固定方式を採用

仕様

加工方法 オスカー(前後左右)
軸数 2軸(1軸1駆動)
最大ワーク径 ϕ110
対象ワーク曲率 ±SR7 ~ ∞
軸間隔 590mm
最大工具皿径 ϕ200
工具取付部寸法 ϕ35インロー(アダプタ取付によりサイズ変更可)
工具取付軸 下軸
主軸傾斜角 0 ~ 35˚
主軸傾斜方向 前後
揺動量 0 ~ 30mm
揺動回数 30CPM
ワーク軸移動量 ±75前後 (±20左右)
主軸回転数 30 ~ 400min-1(インバータ無段)
カンザシ形状(圧力ピン) ϕ16 x 175L(先端 0.3R)
カンザシ部調整量 ±5mm
加工荷重 MAX10kg
加工タイマー 0.1秒 ~ 9,990時間
主軸回転用電動機 0.75kw x 2基
ワーク揺動用電動機 シリンダ
クーラント用電動機 200W x 1基
機械寸法 幅(W) 1,210mm
奥行(D) 1,220mm
高さ(H) 1,950mm
機械重量 550kg
