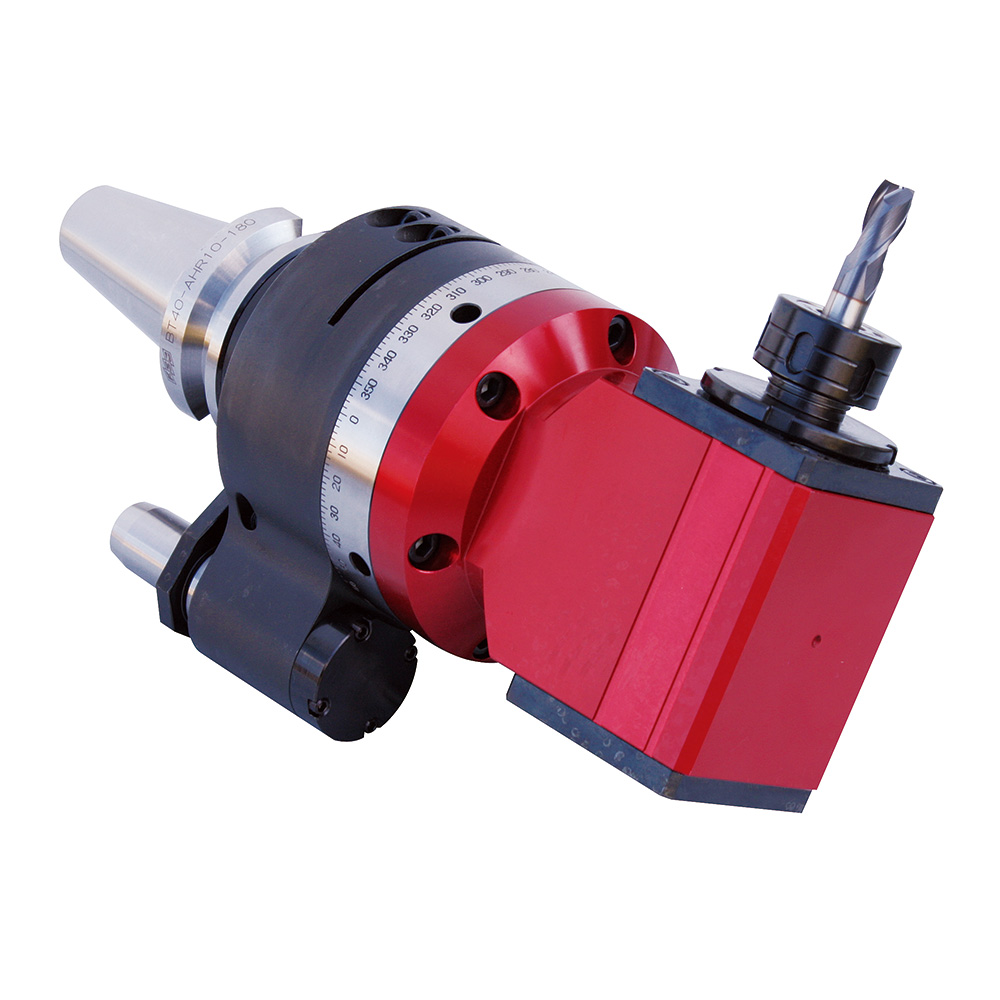

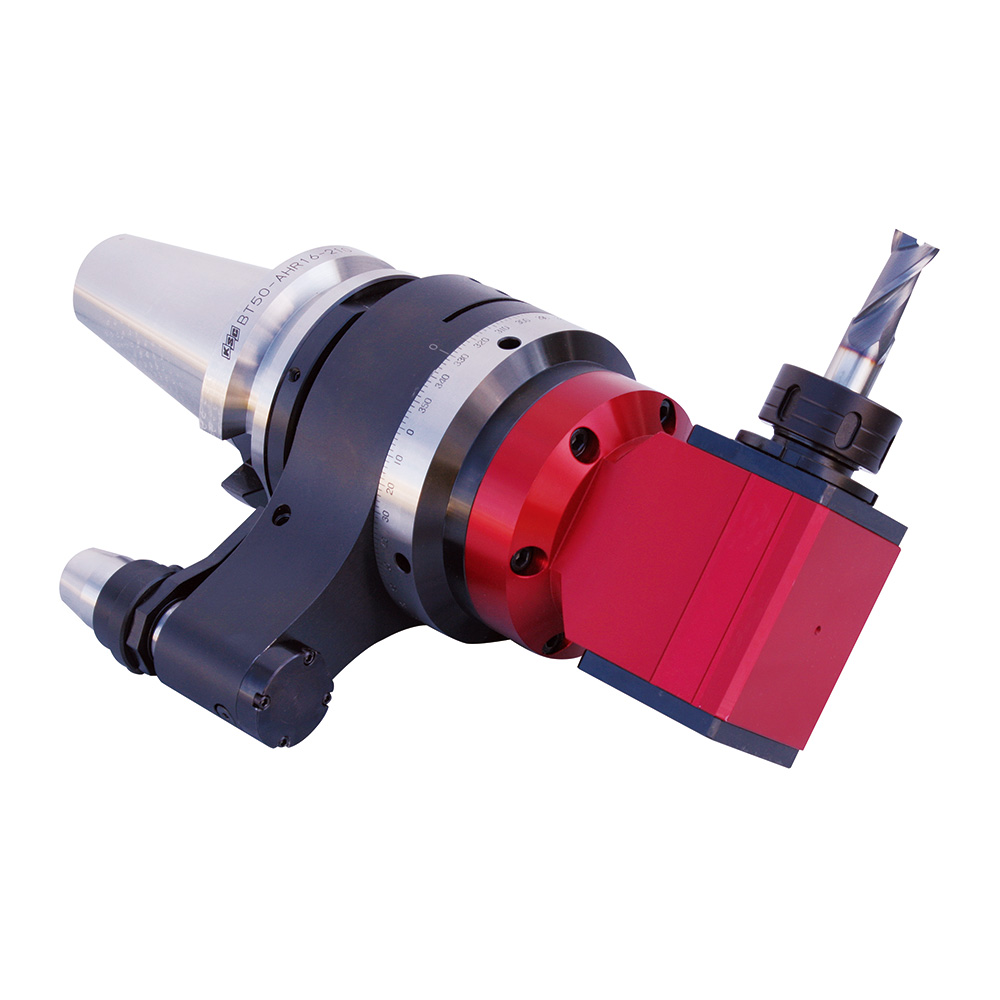

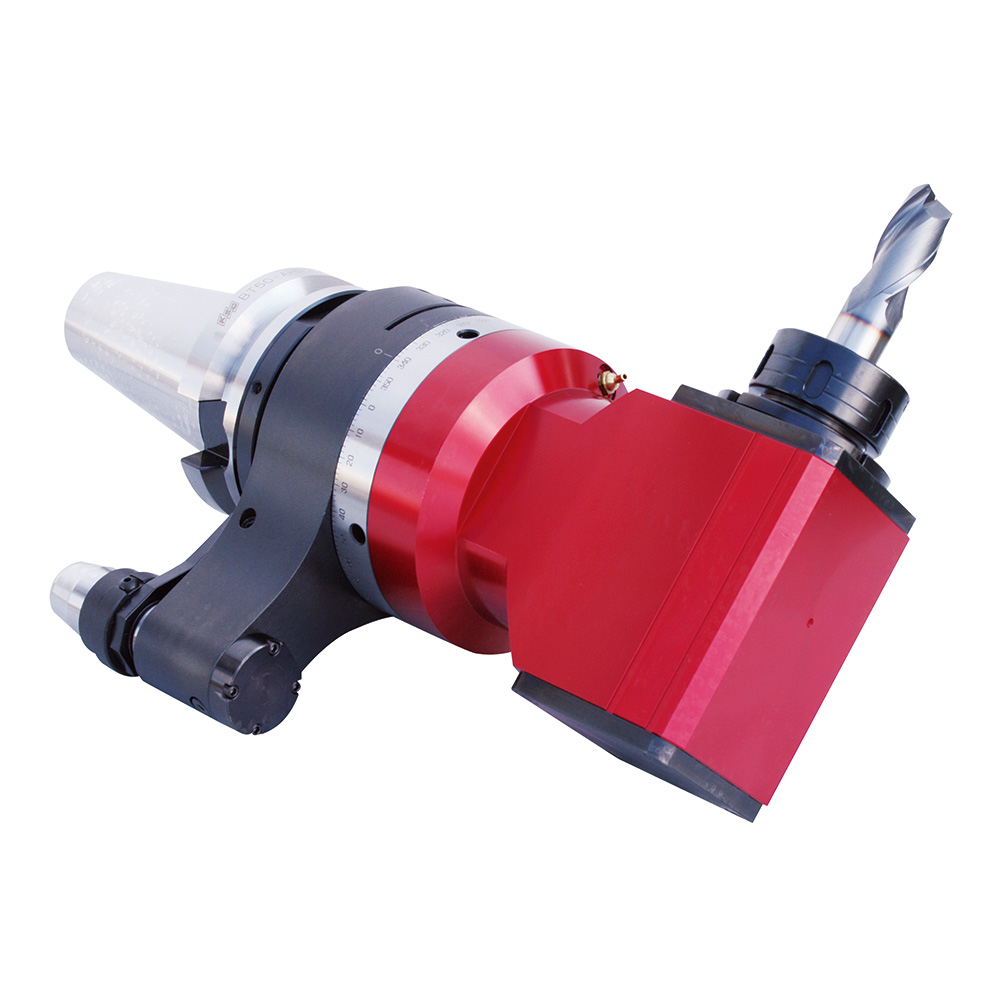

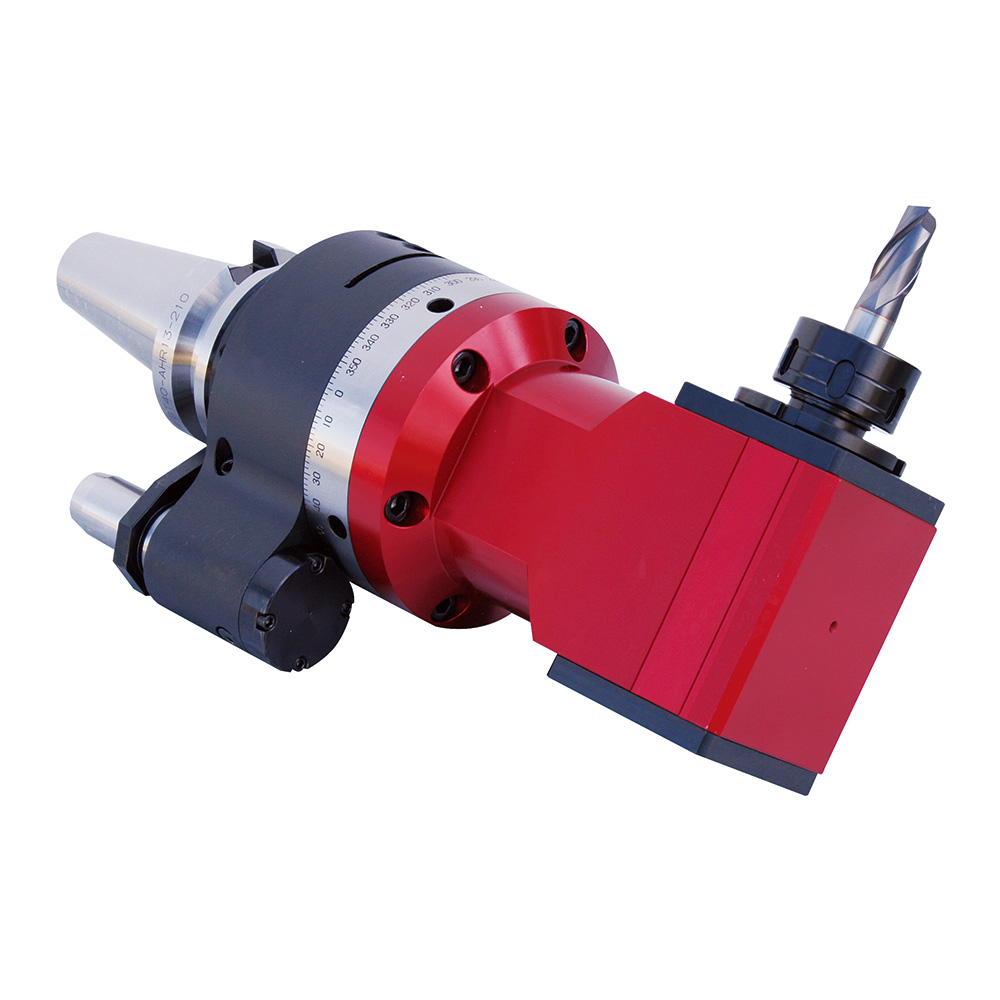

アンギュラヘッド

AHR

PDFダウンロード

特長

  • 高剛性で加工精度・生産性アップ
  • 複合シール構造による高度な防水・防塵性
  • 軽量・コンパクトでATC対応

仕様

型式 ϕD L M N G K H 最高回転数(min-1) 使用コレット ナット 重量(kg)
BT40-AHR7-180 1.5 ~ 7 180 49 29 22.5 20 65 6,000 ER11 SAC7B 6.3
BT40-AHR7-210 210 6.6
BT40-AHR7-240 240 6.8
BT40-AHR10-180 1.5 ~ 10 180 69.5 44.5 29 30 65 6,000 ER16 SAC10B 7.4
BT40-AHR10-210 210 7.6
BT40-AHR10-240 240 7.9
BT40-AHR13-180 2.5 ~ 13 180 70.5 44.5 29 30 65 6,000 ER20 SAC13B 7.4
BT40-AHR13-210 210 7.6
BT40-AHR13-240 240 7.9
BT40-AHR16-180 2.5 ~ 16 180 72 44.5 29 30 65 3,000 ER25 SAC16B 7.4
BT40-AHR16-210 240 7.7
BT50-AHR7-210 1.5 ~ 7 210 49 29 22.5 20 110/80 6,000 ER11 SAC7B 12.8
BT50-AHR7-240 240 13.1
BT50-AHR7-270 270 13.3
BT50-AHR10-210 1.5 ~ 10 210 69.5 44.5 29 30 110/80 6,000 ER16 SAC10B 13.7
BT50-AHR10-240 240 14.1
BT50-AHR10-270 270 14.4
BT50-AHR13-210 2.5 ~ 13 210 70.5 44.5 29 30 110/80 6,000 ER20 SAC13B 13.7
BT50-AHR13-240 240 14.1
BT50-AHR13-270 270 14.5
BT50-AHR16-210 2.5 ~ 16 210 72 44.5 29 30 110/80 3,000 ER25 SAC16B 13.7
BT50-AHR16-240 240 14.1
BT50-AHR20-230 2.5 ~ 20 230 85 65 36 37 110/80 3,000 ER32 SAC20B 15

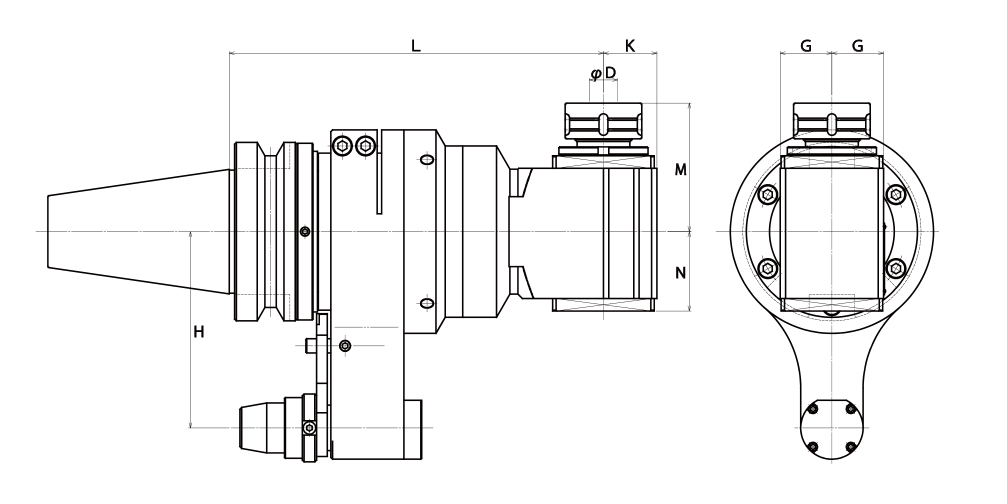

寸法図

アンギュラヘッド : 寸法図拡大
