球面加工機

大径複合加工機（立形）

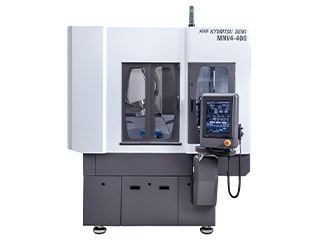

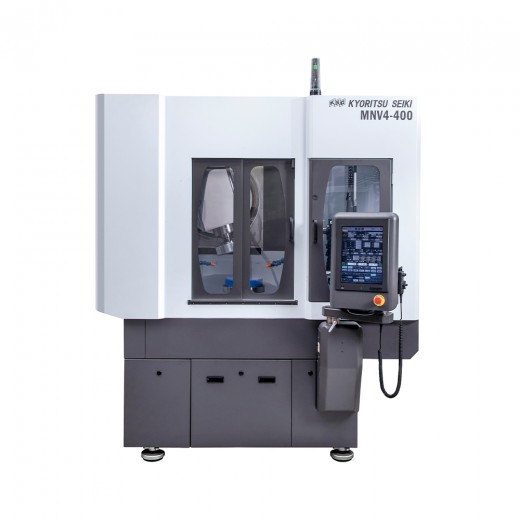

MNV4-400

PDFダウンロード

ワンチャックで複数工程を実現

特長

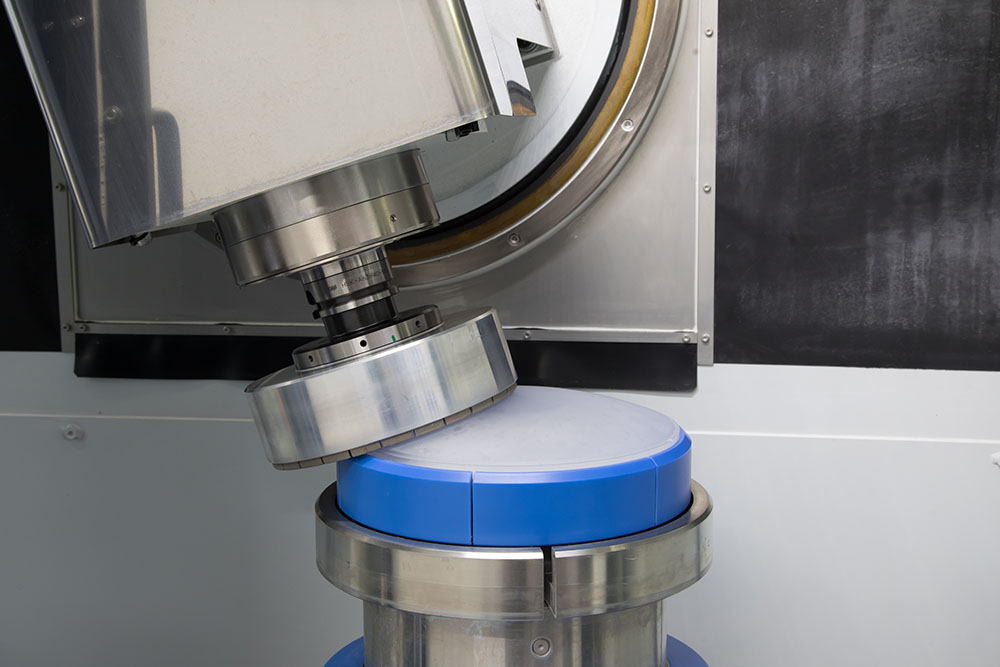

  • 球面・平面研削(粗・仕上)、外径加工、面取り工程を一台に集約(ATC装置付)
  • 多種少量生産に適した大径用加工機
  • 砥石形状測定機(エッジスキャナ)を搭載

仕様

砥石軸数/加工構成 1軸/立形NC付/ATC(8本)
ワーク保持方式 エアーチャック
対象ワーク径 ϕ50 ~ ϕ400 （ATC仕様時ϕ300）
切込方法 サーボモータ
最大砥石径 ϕ320 （ATC仕様時ϕ250）
砥石軸回転数 1,000 ~ 6,000min-1

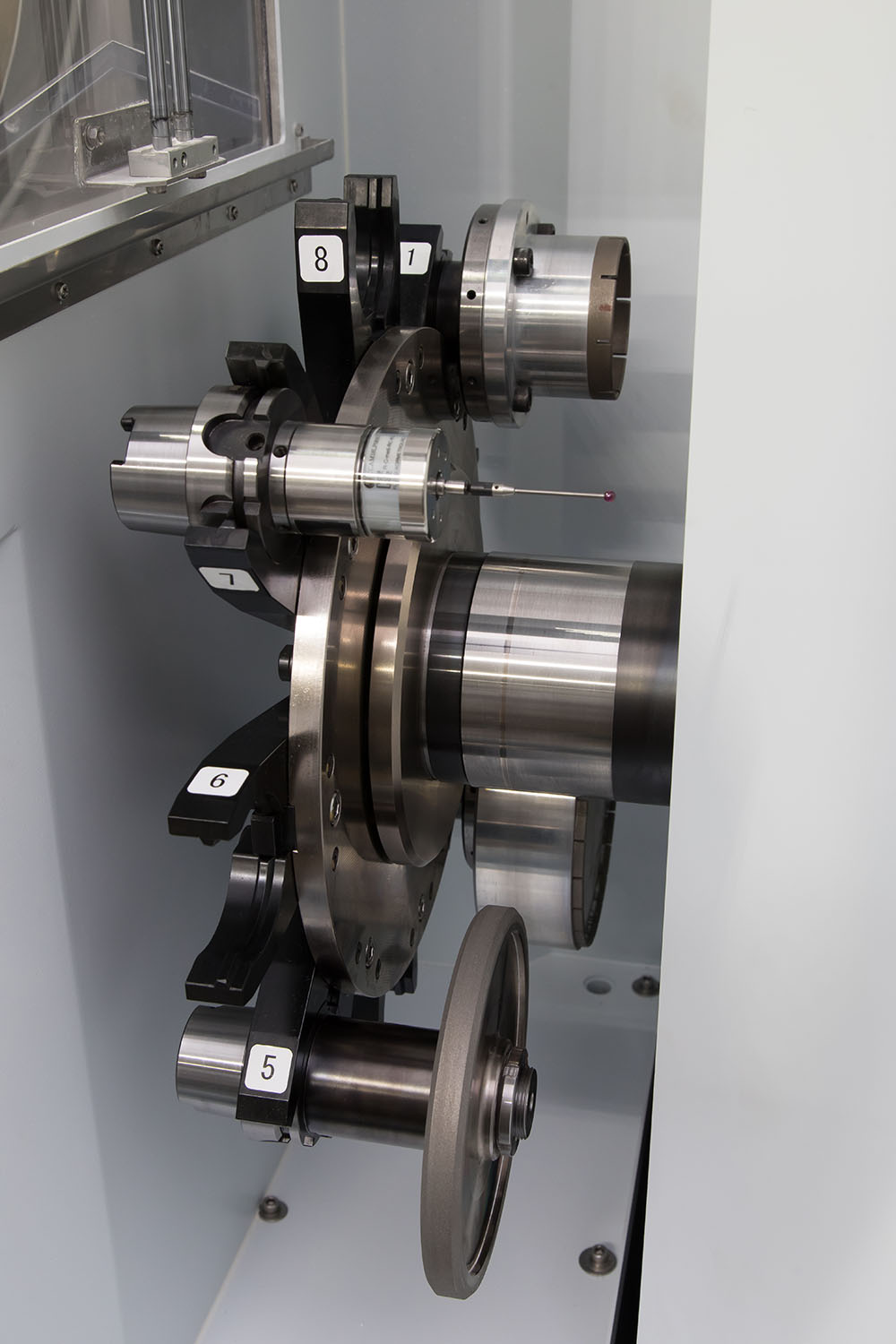

ATCマガジン 8ポット
機械寸法 幅(W) 1,975mm
奥行(D) 1,670mm
高さ(H) 2,230mm
機械重量 3,800kg
